ProSplit tilbyder et direkte output og et transformer-isoleret output fra en mikrofon. ProSplit kan sende det direkte output til hoved-mixeren, mens det andet isolerede output sendes til en monitor, eller optagelses-mixer.

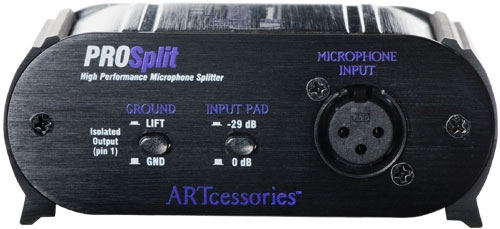

ART PROSPLIT mikrofon spiltter
ProSplit
tilbyder et direkte output og et transformer-isoleret output fra en
mikrofon. ProSplit kan sende det direkte output til hoved-mixeren, mens
det andet isolerede output sendes til en monitor, eller
optagelses-mixer. Det direkte output transporterer phantom-power fra
hoved-mixeren til mikrofonen til brug med kondensatormikrofoner.
ProSplit
inkluderer en ground-lift switch på det isolerede output til reducering
af støj, på grund af ground-loops mellem det forbundede udstyr.
ProSplit tilbyder også en dæmper-padswitch på input'et som kan bruges
til at forbinde et forforstærket (line-level) signal til de to
mikrofon-level ProSplit outputs.
Frequency Response: 20Hz to 20kHz, ±0.25dB @ -15dBu -3dB@approx.165Hz
Total
Harmonic Distortion: <0.26% from 20Hz to 20kHz, -15dBu input,
<0.1% from 45Hz to 20kHz, -15dBu input, 0.002% Typical @ 1kHz,
-15dBu input
Phase Shift: <10 degrees @ 20kHz (Ref, 1kHz)
Input Impedance: >1.1k O @ 1kHz (Typical driving source impedance is 150 O)
Ouput Impedance: <255 O @ 1kHz (Typical output load impedance is 1k O)
Maximum Input Level: -1.4dBu @ 20Hz/+3.5dBu
CMRR: >105dB @ 60Hz / >80dB @ 3kHz
Insertion Loss: Approximately 2dB @ 1kHz
Maximum Input Level For 1% THD: -1.4dBu @ 20Hz/+3.5dBu @ 30Hz / +9.4dBu @ 50Hz
Dimensions: 1.85" H x 4.6" W x 3.5"D (47mm x 117mm x 89mm)
Weight: 0.9 lbs (0.4 kg)
Notes:
All measurements made from the TRANSFORMER ISOLATED MICROPHONE OUTPUT
with PAD SWITCH out (off) and 150 O balanced source feeding MICROPHONE
INPUT and 1k O load connedcted to TRANSFORMER ISOLATED MICROPHONE
OUTPUT to simulate a typical "real world" microphone and mic
preamplifier. 0dBu = 0.775VRM
