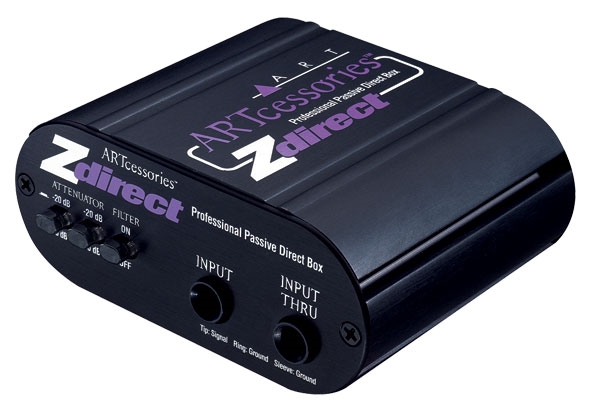

ART ZDIRECT Passive Di-Box
Zdirect
er en passiv interface af høj kvalitet som kan forbinde instrument,
line og højttalersignaler til en mixer, eller andre balancerede
input-thru. Højimpedans, single-ended 1/4" input konverteres af
transformeren til en isoleret, balanceret, lavimpedans signalkilde.
Zdirect lyd-transformeren tilbyder en ekstremt flad og bred
frekvensrespons og kan håndtere høje signalniveauer og samtidigt holde
et isoleret, balanceret, lavimpedans output. Dette giver Zdirect en
klar og neutral lyd med et bredt udvalg af signakilder, selv over lange
distancer i områder med et instenst støjniveau.
Input-dæmperkontakterne
tilbyder et væld af signalniveauer og Input-Thru-jack. Ground-lift
kontakten adskiller input og output signal-grounds.
ZDirect tilbyder også omstillelige low-pass filtre som skærer alt
højfrekvens-interferens fra. Bessel-filtrene på outputs er placeret uden for
lydens rækevidde og er i stand til at reducere radiofrekvens-interferens før det
når hovedsystemet. Filtrene er også effektive til reduktion af digitalt
computerstøj når ZDirect bruges som en interface mellem en computer-baseret
lyd-workstation og monitorene. PHASE-INVERT-kontakterne kan skifte signalets
polaritet ved kilden.
ZDirect kommer i en kompakt sort, anodiseret
aluminiumskasse.
Fully passive, high performance transformer design. No battery required.
Converts 50k ohm inputs into 600 ohm balanced outputs
Switchable input attenuation (0, -20, -40 dB) Switchable low pass filter
Switchable phase invert
Switchable ground lift (fully isolates inputs from chassis and outputs)
XLR connectors for balanced outputs
Rugged extruded aluminum case
Frequency Response: 10Hz -50kHz, +/-.5dB @ +4dBu
Total Harmonic Distortion: .01% Typical @ 1kHz, +18dBu, <.05% @ 100Hz, +18dBu
Input Connections: ¼ - inch TRS unbalanced, 50k O
Output Connections: XLR male balanced, 600 O
Output Phase: Switchable, Normal/Invert
Ground Lift: Switchable, fully isolates inputs from chassis and output
Input Attenuation: Switchable, (0dB, -20dB, -40dB)
Filter Type / Response: Switchable, Low Pass, -3dB @30kHz
Dimensions: 1.75"H x 4.2"D x 3.5"W (44.5mm x 107mm x 89mm)
Weight: 0.75 lbs (0.35 kg)
