Fader-konfiguration
|
24 + 1 (Master)
|
|
Miksekapacitet
|
Indgangskanaler
|
48 (40 mono + 2 stereo + 2 return)
|
|
Aux Busser
|
20 (8 mono + 6 stereo)
|
|
Stereobusser
|
1
|
|
Subbusser
|
1
|
|
Funktioner for indgangskanaler
|
8 DCA-grupper
|
|

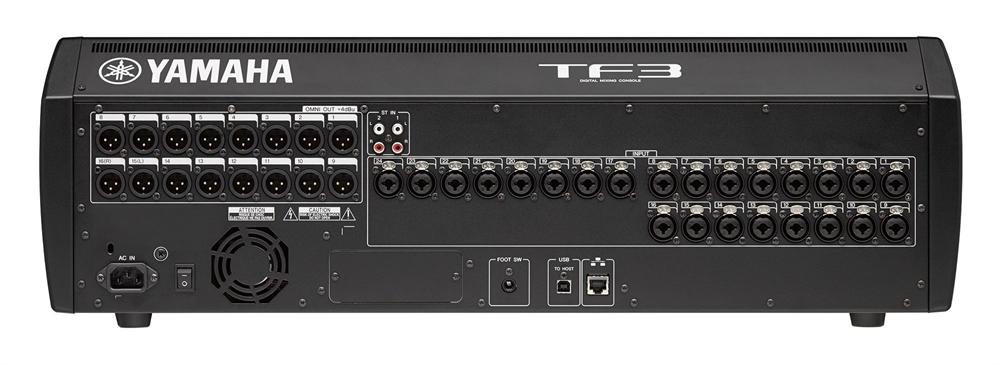

I/O
|
Indgange
|
24 mikrofon/linje (XLR/TRS kombi) + 2 stereo linje (RCA-stik)
|
|
Udgange
|
16 (XLR)
|
|
Udvidelsespladser
|
1
|
|
Indbyggede processorer
|
DSP
|
8 effekter + 10 GEQ
|
|
Generelle specifikationer
|
|
Samplingfrekvens
|
Intern
|
48 kHz
|
|
Signalforinkelse
|
Mindre end 2,6 ms, INPUT til OMNI OUT, Fs=48 kHz
|
|
Fader
|
100 mm motoriseret, Opløsning = 10-bit, +10 dB til -138 dB, -∞ dB alle fadere
|
|
Total harmonisk forvrængning
|
Mindre end 0,05% 20 Hz–20 kHz @+4 dBu ind i 600 Ω , INPUT til OMNI OUT, Input Gain=Min. (Målt med et -18 dB/oktav filter ved 80 kHz)
|
|
Frekvensrespons
|
+0,5, –1,5 dB 20 Hz–20 kHz, henviser til +4 dBu output @1kHz, INPUT til OMNI OUT
|
|
Dynamikområde
|
110 dB typ., DA konverter, 107 dB typ., INPUT til OMNI OUT, Input Gain=Min.
|
|
Støjniveau
|
Ækvivalent indgangsstøj
|
–128 dBu typ., Input Gain=Max. (Målt med et A-vægtet filter)
|
|
Restudgangsstøj
|
–85 dBu, ST master slukket (Målt med et A-vægtet filter)
|
|
Indbyrdes påvirkning
|
–100 dB (Målt med et -30 dB/oktav filter ved 22 kHz), tilstødende INPUT/OMNI OUT kanaler, Input Gain=Min.
|
|
Strømkrav
|
100–240 V 50/60 Hz
|
|
Strømforbrug
|
110 W
|
|
Mål
|
B
|
716 mm (28,2 tommer)
|
|
H
|
225 mm (8,9 tommer)
|
|
D
|
599 mm (23,6 tommer)
|
|
Nettovægt
|
17,0 kg (37,5 lb)
|
|
Tilbehør
|
Quick Guide, Strømkabel, Nuendo Live
|
|
Tilvalg
|
Udvidelseskort, Fodkontakt (FC5)
|
|
Andet
|
Driftstemperaturområde: 0–40 °C, Opbevaringstemperaturområde: -20–60 °C
|
